240 W Netzteil für 24 V · 24 W/m COB bei 8 m

LED-COB-Stripe 24 V mit 24 W/m (durchgehende Leuchtlinie) — Netzteil-Größe, Strangstrom und Spannungsabfall auf der DC-Zuleitung. Standard: LiYY 2×1,5 mm² · 24 V · 24,0 W/m.

Netzteil bei 8 m

240 W

Strangstrom

8,00 A

ΔU Zuleitung

6,60 %

Empf. Querschnitt

2,50 mm²

Bewertung

Über Richtwert

Kurzantwort

240 W Netzteil für 8 m LED-COB-Stripe 24 V mit 24 W/m (durchgehende Leuchtlinie): 8,0 A Strangstrom bei 24 V, 6,60 % Spannungsabfall auf 1,5 mm² Zuleitung — über dem 5-%-Praxis-Richtwert.

Grundlage: Netzteil mit 20 % Reserve · Zuleitung Richtwert 5 % (Optimum 3 %)

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Spannungsabfall-Kurve 24 V · 24 W/m COB (Zuleitung 1,50 mm²)

Verlauf des Zuleitungs-Spannungsabfalls über die Stripe-Länge. Der Strangstrom steigt mit der Länge (mehr LEDs), daher wächst der Abfall überproportional. Gestrichelt: 5 % Praxis-Akzeptanz und 3 % Optimum für gleichmäßige Helligkeit.

Weitere Berechnungen für 24 V · 24 W/m COB

Passende Folgeberechnungen für diese Parameter-Kombination.

Spannungsabfall 24-V-DC-Strecke (Akku → Laderegler)

Dieselbe DC-Formel bei niedriger Spannung — Querschnitt vs. Strom

Spannungsabfall Steckdose 16 A (230 V)

Primärseite des Netzteils — Festinstallation der 230-V-Zuleitung

Bezugsquellen — passend zur Berechnung

Bezugsquellen für diese Anwendung

Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für dich ändert sich am Preis nichts.

Welches Netzteil brauche ich für welche Stripe-Länge?

LED-COB-Stripe 24 V mit 24 W/m (durchgehende Leuchtlinie): benötigte Netzteil-Leistung (mit 20 % Reserve), Strangstrom und Spannungsabfall auf 1,50 mm² LiYY 2×1,5 mm²-Zuleitung. Ab 8 m überschreitet die Zuleitung den 5-%-Richtwert.

Länge	Netzteil	Strangstrom	ΔU Zuleitung	Bewertung
1 m	36 W	1,00 A	0,10 %	✓ Optimum
2 m	60 W	2,00 A	0,41 %	✓ Optimum
3 m	90 W	3,00 A	0,93 %	✓ Optimum
5 m	150 W	5,00 A	2,58 %	✓ Optimum
8 m	240 W	8,00 A	6,60 %	✗ Über 5 %
10 m	300 W	10,00 A	10,31 %	✗ Über 5 %
12 m	350 W	12,00 A	14,85 %	✗ Über 5 %

Netzteil-Leistung = 24,0 W/m × Länge × 1,2 (Reserve), aufgerundet auf marktübliche Größe. Grün = Zuleitung unter 5 % · Rot = verstärken oder beidseitig einspeisen.

Welcher Querschnitt reicht für die Zuleitung bei 8 m?

24 V · 24 W/m COB bei 8,00 A Strangstrom und 8 m Zuleitung: 0,75 mm² → 13,20 % · 1,00 mm² → 9,90 % · 1,50 mm² → 6,60 % · 2,50 mm² → 3,96 % · 4,00 mm² → 2,47 %.

Querschnitt	Spannungsabfall	absolut	Status
0,75 mm² Cu	13,20 %	3,17 V	✗ Über 5 %
1,00 mm² Cu	9,90 %	2,38 V	✗ Über 5 %
1,50 mm² Cu Standard	6,60 %	1,58 V	✗ Über 5 %
2,50 mm² Cu	3,96 %	0,95 V	✓ Konform
4,00 mm² Cu	2,47 %	0,59 V	✓ Konform

Bewertung gegen den 5-%-Praxis-Richtwert bei 8 m und 8,00 A.

Ab welcher Länge wird die Zuleitung zu dünn?

Konform mit 1,50 mm²

bis 5 m

Verstärken / einspeisen

ab 8 m

Mit 1,50 mm² LiYY 2×1,5 mm² bleibt der Spannungsabfall der Zuleitung bis 5 m unter 5 %. Ab 8 m sollte der Querschnitt erhöht oder der Stripe beidseitig bzw. in der Mitte eingespeist werden. Aus der Standardreihe wäre 2,50 mm² der erste Querschnitt, der die 5-%-Grenze bei 8 m einhält.

Wie hell bleibt mein Stripe bis zum fernen Ende?

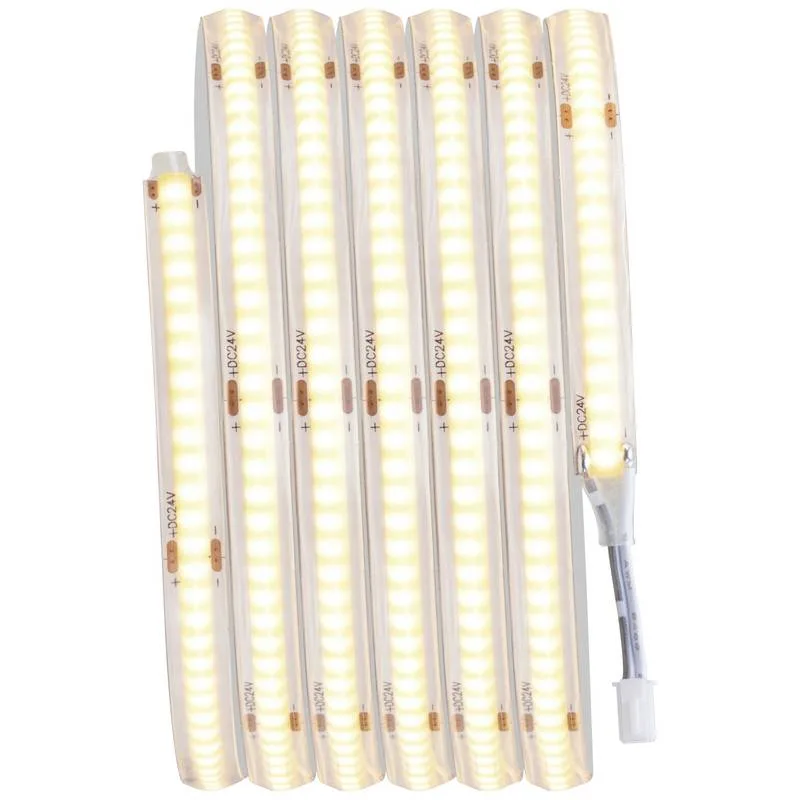

COB-Stripes an 24 V vereinen die punktfreie, durchgehende Leuchtlinie mit dem gutmütigen Stromverhalten der höheren Spannung. Bei 24 W/m fließt rund 1 A pro Meter — auf 5 m also 5 A. Gegenüber dem 12-V-COB ist die Strecke damit erheblich entspannter: 1,5 mm² Zuleitung reicht für mehrere Meter, und der Helligkeitsabfall bleibt unsichtbar. Auch COB profitiert stark vom Aluminium-Profil, weil die dichte Bestückung die Verlustwärme auf engem Raum konzentriert. Für gleichmäßige Lichtbänder über Theken oder Regale ist die 24-V-COB-Variante die erste Wahl.

Die Netzteil-Auslegung folgt der Leistungs-Bilanz: 24 W pro Meter × 8 m ergibt 192,0 W reine Stripe-Last. Mit der empfohlenen Reserve von 20 % (Konstantspannungs-Netzteile sollen nicht dauerhaft am Anschlag laufen) ergibt das 230,4 W — aufgerundet auf die nächste marktübliche Nennleistung sind das 240 W. Der Strangstrom beträgt I = P / U = 192,0 W / 24 V = 8,00 A.

Auf 8 m mit 1,5 mm² fällt bei 8,00 A eine Spannung von 1,58 V ab — 6,60 % und damit über dem 5-%-Richtwert. Das ferne Stripe-Ende würde sichtbar dunkler leuchten. Der erste Querschnitt aus der Standardreihe, der die 5-%-Grenze einhält, wäre 2,5 mm² (dann nur noch 3,96 % Abfall). Alternativ lässt sich der Stripe in der Mitte einspeisen oder auf eine höhere Stripe-Spannung wechseln.

Wichtig ist die Unterscheidung zwischen Zuleitung und Stripe: dieser Wert beschreibt den Verlust auf der Anschlussleitung vom Netzteil zum Stripe-Anfang. Auf dem Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab — deshalb gilt die Faustregel, einen einzelnen Einspeisepunkt bei 24 V nicht über die vom Hersteller angegebene Maximallänge hinaus zu betreiben und sonst beidseitig oder in der Mitte einzuspeisen.

Eingangswerte und Konstanten

Anwendung	LED-COB-Stripe 24 V mit 24 W/m (durchgehende Leuchtlinie)
Stripe-Bauform	COB, 480 LED/m
Leistung pro Meter	24,0 W/m
Stripe-Spannung	24 V DC
Zuleitungs-Kabeltyp	LiYY 2×1,5 mm²
Zuleitungs-Querschnitt (Standard)	1,50 mm²
Leitermaterial	Kupfer (Cu)
Leitertemperatur (angenommen)	30 °C
Leitfähigkeit κ	53,9 m/(Ω·mm²)
Strangstrom bei Repräsentativlänge	8,00 A
Netzteil-Reserve	20 %

Berechnet am 2026-06-08. Grundlage: Leistungs-Bilanz und physikalische DC-Spannungsabfall-Formel.

Berechnungsgrundlage

Δ U = \frac{2 \cdot L \cdot I}{κ \cdot A}

ΔU: Spannungsabfall auf der Zuleitung (V)
L: Zuleitungslänge (einfach) (m)
I: Strangstrom = Stripe-Last / Spannung (A)
κ: Spezifische Leitfähigkeit Cu bei 30 °C (m/(Ω·mm²))
A: Querschnitt der Zuleitung (mm²)

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Welches Netzteil brauche ich für 8 m 24 V · 24 W/m COB?

Für 8 m LED-COB-Stripe 24 V mit 24 W/m (durchgehende Leuchtlinie) ziehen Sie 192,0 W (24 W/m × 8 m). Mit 20 % Reserve, damit das Konstantspannungs-Netzteil nicht dauerhaft am Limit arbeitet, landen Sie bei 240 W als nächster Standardgröße. Achten Sie auf die richtige Ausgangsspannung von 24 V DC — ein 12-V-Netzteil zerstört einen 24-V-Stripe und umgekehrt.

Wie dick muss die Zuleitung zum 24 V · 24 W/m COB sein?

Bei 8,0 A Strangstrom und 8 m Leitung fällt über 1,5 mm² 6,60 % Spannung ab — das ist zu viel. Empfohlen sind 2,5 mm². Faustregel: je niedriger die Spannung und je länger die Leitung, desto dicker die Zuleitung — 24 V braucht bei gleicher Leistung nur ein Viertel des Querschnitts von 12 V.

Warum wird mein LED-Stripe zum Ende hin dunkler?

Das ist der Spannungsabfall in Aktion: Strom, der durch die dünnen Kupferbahnen des Stripes (und die Zuleitung) fließt, verliert unterwegs Spannung. Am fernen Ende kommt weniger als die volle 24 V an, und LEDs reagieren auf weniger Spannung mit weniger Helligkeit. Abhilfe: dickere Zuleitung, Einspeisung von beiden Enden, ein Einspeisepunkt in der Mitte, oder gleich eine höhere Stripe-Spannung (24 statt 12 V) wählen, die den Strom und damit den Abfall reduziert.

12 V oder 24 V — was ist für 24 V · 24 W/m COB besser?

Bei gleicher Leistung halbiert 24 V den Strom gegenüber 12 V und viertelt den Spannungsabfall. Dieser 24-V-Stripe ist der Standard-Kompromiss: lange Strecken mit dünner Zuleitung, ohne Helligkeitsabfall. Der Nachteil höherer Spannung: Netzteil und Controller müssen exakt zur Stripe-Spannung passen.

Kann ich den 24 V · 24 W/m COB dimmen oder smart steuern?

Ja. Konstantspannungs-Stripes wie dieser werden per PWM gedimmt — entweder über einen Inline-Dimmer hinter dem Netzteil oder über einen Smart-Home-Controller (Zigbee, WLAN oder per Schaltaktor mit PWM-Ausgang). Der Controller muss den vollen Strangstrom von 8,0 A tragen können; bei längeren Stripes wird die Last sonst auf mehrere Controller oder Verstärker aufgeteilt. Wichtig: Beim Dimmen sinkt die Leistung, nicht die nötige Netzteil-Größe — das Netzteil muss weiterhin die volle Last bei 100 % liefern können.

Was ist der Unterschied zwischen COB- und SMD-Stripes?

COB (Chip-on-Board) reiht hunderte winzige LED-Chips dicht an dicht und vergießt sie unter einer durchgehenden Leuchtstoff-Schicht — das Ergebnis ist eine punktfreie, gleichmäßige Lichtlinie ohne sichtbare Einzel-LEDs. SMD-Stripes (z. B. 5050) haben dagegen klar erkennbare Einzel-LEDs mit Lücken. COB ist heller pro Meter und braucht wegen der dichten Bestückung zwingend ein Aluminium-Profil zur Kühlung. Elektrisch gelten dieselben DC-Regeln; nur die höhere Leistung pro Meter macht Zuleitung und Netzteil etwas größer.

Fachbegriffe in diesem Text

Spannungsfall ΔU

Die Differenz zwischen Eingangs- und Ausgangsspannung einer Leitung unter Belastung, verursa…

Zigbee

Funkstandard für Smart-Home-Geräte, der ein selbstheilendes Mesh-Netz im 2,4-GHz-Band auf Ba…

Berechnungsgrundlage

Die Netzteil-Größe folgt der Leistungs-Bilanz: Leistung pro Meter mal Länge ergibt die reine Stripe-Last, plus 20 % Reserve, aufgerundet auf die nächste marktübliche Nennleistung. Der Strangstrom ist I = P / U. Der Spannungsabfall der Zuleitung folgt dem Ohmschen Gesetz ΔU = (2 · L · I) / (κ · A) mit dem Faktor 2 für Hin- und Rückleiter der Gleichstrom-Schleife.

Die 5-%-Akzeptanz und das 3-%-Optimum sind in der LED-Praxis etablierte Richtwerte für gleichmäßige Helligkeit; die DIN VDE 0100-520 nennt für Beleuchtung sinngemäß 3 % als Empfehlung. Dieser Wert beschreibt nur die Zuleitung — auf dem Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab, weshalb sehr lange Stripes beidseitig oder in der Mitte eingespeist werden.
