90 W Netzteil für 24 V · 7,2 W/m bei 10 m

LED-Stripe 24 V mit 7,2 W/m (3528, sparsam) — Netzteil-Größe, Strangstrom und Spannungsabfall auf der DC-Zuleitung. Standard: LiYY 2×0,75 mm² · 24 V · 7,2 W/m.

Netzteil bei 10 m

90 W

Strangstrom

3,00 A

ΔU Zuleitung

6,19 %

Empf. Querschnitt

1,00 mm²

Bewertung

Über Richtwert

Kurzantwort

90 W Netzteil für 10 m LED-Stripe 24 V mit 7,2 W/m (3528, sparsam): 3,0 A Strangstrom bei 24 V, 6,19 % Spannungsabfall auf 0,75 mm² Zuleitung — über dem 5-%-Praxis-Richtwert.

Grundlage: Netzteil mit 20 % Reserve · Zuleitung Richtwert 5 % (Optimum 3 %)

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Spannungsabfall-Kurve 24 V · 7,2 W/m (Zuleitung 0,75 mm²)

Verlauf des Zuleitungs-Spannungsabfalls über die Stripe-Länge. Der Strangstrom steigt mit der Länge (mehr LEDs), daher wächst der Abfall überproportional. Gestrichelt: 5 % Praxis-Akzeptanz und 3 % Optimum für gleichmäßige Helligkeit.

Weitere Berechnungen für 24 V · 7,2 W/m

Passende Folgeberechnungen für diese Parameter-Kombination.

Spannungsabfall 24-V-DC-Strecke (Akku → Laderegler)

Dieselbe DC-Formel bei niedriger Spannung — Querschnitt vs. Strom

Spannungsabfall Steckdose 16 A (230 V)

Primärseite des Netzteils — Festinstallation der 230-V-Zuleitung

Bezugsquellen — passend zur Berechnung

Bezugsquellen für diese Anwendung

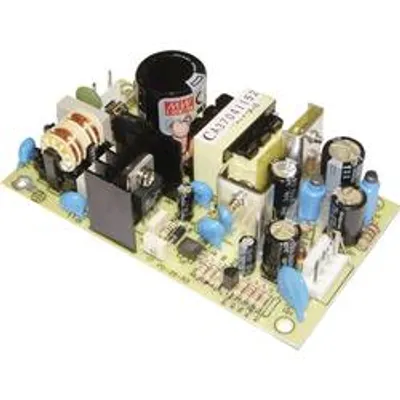

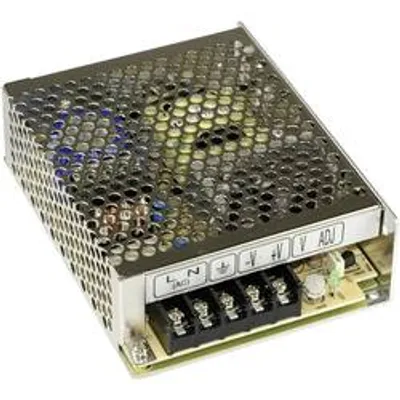

Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für dich ändert sich am Preis nichts.

Welches Netzteil brauche ich für welche Stripe-Länge?

LED-Stripe 24 V mit 7,2 W/m (3528, sparsam): benötigte Netzteil-Leistung (mit 20 % Reserve), Strangstrom und Spannungsabfall auf 0,75 mm² LiYY 2×0,75 mm²-Zuleitung. Ab 10 m überschreitet die Zuleitung den 5-%-Richtwert.

Länge	Netzteil	Strangstrom	ΔU Zuleitung	Bewertung
1 m	10 W	0,30 A	0,06 %	✓ Optimum
2 m	18 W	0,60 A	0,25 %	✓ Optimum
3 m	36 W	0,90 A	0,56 %	✓ Optimum
5 m	45 W	1,50 A	1,55 %	✓ Optimum
8 m	75 W	2,40 A	3,96 %	✓ Konform
10 m	90 W	3,00 A	6,19 %	✗ Über 5 %
15 m	150 W	4,50 A	13,92 %	✗ Über 5 %

Netzteil-Leistung = 7,2 W/m × Länge × 1,2 (Reserve), aufgerundet auf marktübliche Größe. Grün = Zuleitung unter 5 % · Rot = verstärken oder beidseitig einspeisen.

Welcher Querschnitt reicht für die Zuleitung bei 10 m?

24 V · 7,2 W/m bei 3,00 A Strangstrom und 10 m Zuleitung: 0,50 mm² → 9,28 % · 0,75 mm² → 6,19 % · 1,00 mm² → 4,64 % · 1,50 mm² → 3,09 %.

Querschnitt	Spannungsabfall	absolut	Status
0,50 mm² Cu	9,28 %	2,23 V	✗ Über 5 %
0,75 mm² Cu Standard	6,19 %	1,49 V	✗ Über 5 %
1,00 mm² Cu	4,64 %	1,11 V	✓ Konform
1,50 mm² Cu	3,09 %	0,74 V	✓ Konform

Bewertung gegen den 5-%-Praxis-Richtwert bei 10 m und 3,00 A.

Ab welcher Länge wird die Zuleitung zu dünn?

Konform mit 0,75 mm²

bis 8 m

Verstärken / einspeisen

ab 10 m

Mit 0,75 mm² LiYY 2×0,75 mm² bleibt der Spannungsabfall der Zuleitung bis 8 m unter 5 %. Ab 10 m sollte der Querschnitt erhöht oder der Stripe beidseitig bzw. in der Mitte eingespeist werden. Aus der Standardreihe wäre 1,00 mm² der erste Querschnitt, der die 5-%-Grenze bei 10 m einhält.

Wie hell bleibt mein Stripe bis zum fernen Ende?

Mit 7,2 W/m an 24 V ergibt sich ein sehr moderater Strangstrom von nur 0,3 A pro Meter. Dieser Stripe ist die Effizienz-Wahl für lange, gleichmäßige Lichtlinien in Fluren oder umlaufenden Deckenvouten: durch die doppelte Spannung gegenüber 12 V halbiert sich der Strom bei gleicher Leistung, und der Spannungsabfall fällt auf ein Viertel. Selbst auf 10–15 m bleibt eine dünne Zuleitung unkritisch, ohne dass das Ende sichtbar dunkler wird.

Die Netzteil-Auslegung folgt der Leistungs-Bilanz: 7,2 W pro Meter × 10 m ergibt 72,0 W reine Stripe-Last. Mit der empfohlenen Reserve von 20 % (Konstantspannungs-Netzteile sollen nicht dauerhaft am Anschlag laufen) ergibt das 86,4 W — aufgerundet auf die nächste marktübliche Nennleistung sind das 90 W. Der Strangstrom beträgt I = P / U = 72,0 W / 24 V = 3,00 A.

Auf 10 m mit 0,75 mm² fällt bei 3,00 A eine Spannung von 1,49 V ab — 6,19 % und damit über dem 5-%-Richtwert. Das ferne Stripe-Ende würde sichtbar dunkler leuchten. Der erste Querschnitt aus der Standardreihe, der die 5-%-Grenze einhält, wäre 1 mm² (dann nur noch 4,64 % Abfall). Alternativ lässt sich der Stripe in der Mitte einspeisen oder auf eine höhere Stripe-Spannung wechseln.

Wichtig ist die Unterscheidung zwischen Zuleitung und Stripe: dieser Wert beschreibt den Verlust auf der Anschlussleitung vom Netzteil zum Stripe-Anfang. Auf dem Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab — deshalb gilt die Faustregel, einen einzelnen Einspeisepunkt bei 24 V nicht über die vom Hersteller angegebene Maximallänge hinaus zu betreiben und sonst beidseitig oder in der Mitte einzuspeisen.

Eingangswerte und Konstanten

Anwendung	LED-Stripe 24 V mit 7,2 W/m (3528, sparsam)
Stripe-Bauform	3528, 120 LED/m
Leistung pro Meter	7,2 W/m
Stripe-Spannung	24 V DC
Zuleitungs-Kabeltyp	LiYY 2×0,75 mm²
Zuleitungs-Querschnitt (Standard)	0,75 mm²
Leitermaterial	Kupfer (Cu)
Leitertemperatur (angenommen)	30 °C
Leitfähigkeit κ	53,9 m/(Ω·mm²)
Strangstrom bei Repräsentativlänge	3,00 A
Netzteil-Reserve	20 %

Berechnet am 2026-06-08. Grundlage: Leistungs-Bilanz und physikalische DC-Spannungsabfall-Formel.

Berechnungsgrundlage

Δ U = \frac{2 \cdot L \cdot I}{κ \cdot A}

ΔU: Spannungsabfall auf der Zuleitung (V)
L: Zuleitungslänge (einfach) (m)
I: Strangstrom = Stripe-Last / Spannung (A)
κ: Spezifische Leitfähigkeit Cu bei 30 °C (m/(Ω·mm²))
A: Querschnitt der Zuleitung (mm²)

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Welches Netzteil brauche ich für 10 m 24 V · 7,2 W/m?

Für 10 m LED-Stripe 24 V mit 7,2 W/m (3528, sparsam) ziehen Sie 72,0 W (7,2 W/m × 10 m). Mit 20 % Reserve, damit das Konstantspannungs-Netzteil nicht dauerhaft am Limit arbeitet, landen Sie bei 90 W als nächster Standardgröße. Achten Sie auf die richtige Ausgangsspannung von 24 V DC — ein 12-V-Netzteil zerstört einen 24-V-Stripe und umgekehrt.

Wie dick muss die Zuleitung zum 24 V · 7,2 W/m sein?

Bei 3,0 A Strangstrom und 10 m Leitung fällt über 0,75 mm² 6,19 % Spannung ab — das ist zu viel. Empfohlen sind 1 mm². Faustregel: je niedriger die Spannung und je länger die Leitung, desto dicker die Zuleitung — 24 V braucht bei gleicher Leistung nur ein Viertel des Querschnitts von 12 V.

Warum wird mein LED-Stripe zum Ende hin dunkler?

Das ist der Spannungsabfall in Aktion: Strom, der durch die dünnen Kupferbahnen des Stripes (und die Zuleitung) fließt, verliert unterwegs Spannung. Am fernen Ende kommt weniger als die volle 24 V an, und LEDs reagieren auf weniger Spannung mit weniger Helligkeit. Abhilfe: dickere Zuleitung, Einspeisung von beiden Enden, ein Einspeisepunkt in der Mitte, oder gleich eine höhere Stripe-Spannung (24 statt 12 V) wählen, die den Strom und damit den Abfall reduziert.

12 V oder 24 V — was ist für 24 V · 7,2 W/m besser?

Bei gleicher Leistung halbiert 24 V den Strom gegenüber 12 V und viertelt den Spannungsabfall. Dieser 24-V-Stripe ist der Standard-Kompromiss: lange Strecken mit dünner Zuleitung, ohne Helligkeitsabfall. Der Nachteil höherer Spannung: Netzteil und Controller müssen exakt zur Stripe-Spannung passen.

Kann ich den 24 V · 7,2 W/m dimmen oder smart steuern?

Ja. Konstantspannungs-Stripes wie dieser werden per PWM gedimmt — entweder über einen Inline-Dimmer hinter dem Netzteil oder über einen Smart-Home-Controller (Zigbee, WLAN oder per Schaltaktor mit PWM-Ausgang). Der Controller muss den vollen Strangstrom von 3,0 A tragen können; bei längeren Stripes wird die Last sonst auf mehrere Controller oder Verstärker aufgeteilt. Wichtig: Beim Dimmen sinkt die Leistung, nicht die nötige Netzteil-Größe — das Netzteil muss weiterhin die volle Last bei 100 % liefern können.

Fachbegriffe in diesem Text

Spannungsfall ΔU

Die Differenz zwischen Eingangs- und Ausgangsspannung einer Leitung unter Belastung, verursa…

Zigbee

Funkstandard für Smart-Home-Geräte, der ein selbstheilendes Mesh-Netz im 2,4-GHz-Band auf Ba…

Berechnungsgrundlage

Die Netzteil-Größe folgt der Leistungs-Bilanz: Leistung pro Meter mal Länge ergibt die reine Stripe-Last, plus 20 % Reserve, aufgerundet auf die nächste marktübliche Nennleistung. Der Strangstrom ist I = P / U. Der Spannungsabfall der Zuleitung folgt dem Ohmschen Gesetz ΔU = (2 · L · I) / (κ · A) mit dem Faktor 2 für Hin- und Rückleiter der Gleichstrom-Schleife.

Die 5-%-Akzeptanz und das 3-%-Optimum sind in der LED-Praxis etablierte Richtwerte für gleichmäßige Helligkeit; die DIN VDE 0100-520 nennt für Beleuchtung sinngemäß 3 % als Empfehlung. Dieser Wert beschreibt nur die Zuleitung — auf dem Stripe selbst fällt zusätzlich Spannung über die aufgedruckten Kupferbahnen ab, weshalb sehr lange Stripes beidseitig oder in der Mitte eingespeist werden.
