Leitungsschutz-Koordinationsrechner
Welcher Leitungsschutzschalter passt zu Ihrer Anwendung? Charakteristik B/C/D und Nennstrom nach IEC 60898-1 — und die Koordinationsprüfung nach DIN VDE 0100-430, ob Schalter und Leitung zusammen gegen Überlast schützen.
Eigene Werte einsetzen: Betriebsstrom, Leitung und Charakteristik
Welche Absicherung für meine Anwendung? Charakteristik und Nennstrom nach DIN VDE 0100-430 (Überlast-Check) und IEC 60898-1 (Auslösebereiche).
Schnell-Modus: typische Anwendung wählen, Querschnitt anpassen.
Standard für Wallbox 11 kW: 2,5 mm² (NYM-J 5×2,5 mm²).
Empfohlener Leitungsschutzschalter
- Charakteristik
- B (3–5·I_n)
- Betriebsstrom I_B
- 16 A
- Nennstrom I_n
- 16 A
- Leitung I_z (2,5 mm²)
- 19,5 A
- Auslösebereich I_a
- 48–80 A
- Auslastung
- 100 %
Typische Beispiele und Anwendungsfälle
Zwölf typische Absicherungs-Fälle inklusive drei Charakteristik-Demonstranten (LED-Licht für B, Kleinmotor für C, Maschine/Trafo für D). Jede Seite zeigt: Koordinations-Check nach DIN VDE 0100-430, Charakteristik-Vergleich und alternative Nennstromstufen.
Wallbox 11 kW
16 A · B-Charakteristik
- Betriebsstrom I_B
- 16 A
- Leitung I_z (NYM-J)
- 19,5 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
Wallbox 22 kW
32 A · B-Charakteristik
- Betriebsstrom I_B
- 32 A
- Leitung I_z (NYM-J)
- 34,8 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
Elektroherd
16 A · B-Charakteristik
- Betriebsstrom I_B
- 16 A
- Leitung I_z (NYM-J)
- 21,6 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
Durchlauferhitzer 21 kW
32 A · B-Charakteristik
- Betriebsstrom I_B
- 31 A
- Leitung I_z (NYM-J)
- 34,8 A
- Auslastung I_B / I_n
- 97 %
Koordinations-Check + Charakteristik-Vergleich →
Wärmepumpe 9 kW
16 A · C-Charakteristik
- Betriebsstrom I_B
- 13 A
- Leitung I_z (NYM-J)
- 19,5 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
Steckdose 16 A
16 A · B-Charakteristik
- Betriebsstrom I_B
- 16 A
- Leitung I_z (NYM-J)
- 23,4 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
CEE 32 A Industrie
32 A · B-Charakteristik
- Betriebsstrom I_B
- 32 A
- Leitung I_z (H07RN-F)
- 43,6 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
CEE 63 A
63 A · C-Charakteristik
- Betriebsstrom I_B
- 63 A
- Leitung I_z (NYY-J)
- 85,5 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
CEE 125 A
125 A · C-Charakteristik
- Betriebsstrom I_B
- 125 A
- Leitung I_z (NYY-J)
- 148,3 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
LED-Beleuchtung
6 A · B-Charakteristik
- Betriebsstrom I_B
- 2 A
- Leitung I_z (NYM-J)
- 17,0 A
- Auslastung I_B / I_n
- 33 %
Koordinations-Check + Charakteristik-Vergleich →
Kleinmotor / Kompressor
16 A · C-Charakteristik
- Betriebsstrom I_B
- 13 A
- Leitung I_z (NYM-J)
- 19,5 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
Maschine / Transformator
32 A · D-Charakteristik
- Betriebsstrom I_B
- 25 A
- Leitung I_z (NYY-J)
- 43,6 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
Gartenhaus-Zuleitung
16 A · B-Charakteristik
- Betriebsstrom I_B
- 11 A
- Leitung I_z (NYY-J)
- 18,6 A
- Auslastung I_B / I_n
- 85 %
Koordinations-Check + Charakteristik-Vergleich →
Sauna 9 kW
16 A · B-Charakteristik
- Betriebsstrom I_B
- 13 A
- Leitung I_z (NYM-J)
- 19,5 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
Klimaanlage (Split)
16 A · C-Charakteristik
- Betriebsstrom I_B
- 11 A
- Leitung I_z (NYM-J)
- 23,4 A
- Auslastung I_B / I_n
- 85 %
Koordinations-Check + Charakteristik-Vergleich →
Poolpumpe
10 A · C-Charakteristik
- Betriebsstrom I_B
- 4,5 A
- Leitung I_z (NYY-J)
- 22,4 A
- Auslastung I_B / I_n
- 75 %
Koordinations-Check + Charakteristik-Vergleich →
CEE 16 A Camping
16 A · B-Charakteristik
- Betriebsstrom I_B
- 16 A
- Leitung I_z (H07RN-F)
- 29,4 A
- Auslastung I_B / I_n
- 100 %
Koordinations-Check + Charakteristik-Vergleich →
Welcher LS-Typ passt zu welcher Last?
Die Charakteristik bestimmt, ab welchem Vielfachen des Nennstroms der Kurzschluss-Sofortauslöser greift — und damit, welche Einschaltströme ein Stromkreis verträgt, ohne dass der Automat fliegt.
| Charakteristik | Sofortauslösung | Typische Lasten | Beispiel |
|---|---|---|---|
| B | 3–5 × I_n | Ohm'sche Lasten ohne Einschaltstrom: Heizungen, Saunaöfen, Steckdosenkreise, Wallboxen, LED-Beleuchtung | B16 im Komponenten-Katalog |
| C | 5–10 × I_n | Gemischte Lasten mit Anlaufstrom: Wärmepumpen, Klimaanlagen, Pumpen, Kleinmotoren, Geräte mit Schaltnetzteilen in Häufung | C16 im Komponenten-Katalog |
| D | 10–14 × I_n | Hohe Inrush-Ströme: Transformatoren, große Maschinen, Schweißgeräte — Fehlauslösung beim Einschalten wird vermieden | D16 im Komponenten-Katalog |
Auslösebereiche als Kennlinien-Definition nach IEC 60898-1 (eigene Zusammenfassung). Je höher der Sofortauslöse-Bereich, desto kleiner muss die Schleifenimpedanz des Stromkreises sein — siehe Z_s-Grenzwerte je LS-Schalter.
Welcher Nennstrom braucht welchen Mindestquerschnitt?
Kleinster Cu-Querschnitt, dessen Belastbarkeit den Bemessungsstrom des LS-Schalters trägt — berechnet aus unserem Ampacity-Modell für die häufigste Verlegeart B2 (mehradrige Leitung im Installationsrohr) bei 30 °C, ein- und dreiphasig.
| Nennstrom I_n | 1-phasig (3 Adern) | 3-phasig (5 Adern) |
|---|---|---|
| 6 A | 1,5 mm² | 1,5 mm² |
| 10 A | 1,5 mm² | 1,5 mm² |
| 13 A | 1,5 mm² | 1,5 mm² |
| 16 A | 1,5 mm² | 2,5 mm² |
| 20 A | 2,5 mm² | 4 mm² |
| 25 A | 4 mm² | 4 mm² |
| 32 A | 6 mm² | 6 mm² |
Rechenwerte aus dem eigenen physikalischen Wärmemodell (PVC-Isolierung, 70 °C Leitertemperatur). Andere Verlegearten, Häufung oder höhere Umgebungstemperaturen verschieben die Grenze nach oben — und auf langen Leitungen entscheidet zusätzlich der Spannungsfall. Beides prüft der Rechner oben für Ihre konkrete Kombination.
Berechnungsgrundlage
Wann diesen Rechner nutzen? Wenn Sie wissen wollen, welcher Leitungsschutzschalter zu einer Anwendung passt — und ob er mit der vorgesehenen Leitung korrekt koordiniert ist. Für die Leitungs-Auslegung selbst → Kabelquerschnitt-Rechner nutzen.
Die Charakteristiken B/C/D sind mathematische Definitionen der Auslösekennlinien nach IEC 60898-1: B löst bei 3 bis 5 mal I_n aus (ohm'sche Lasten), C bei 5 bis 10 mal I_n (gemischte Lasten, Wärmepumpen, kleinere Motoren), D bei 10 bis 14 mal I_n (Trafos, Maschinen mit Inrush-Strom).
Die Koordinationsprüfung folgt DIN VDE 0100-430:
I_B ≤ I_n ≤ I_z
und
I_2 ≤ 1,45 · I_z
.
Der Kurzschluss-Check (Bedingung 3) ist nicht enthalten — er erfordert
die haus-spezifische Schleifenimpedanz und muss für die konkrete Anlage
separat geprüft werden.
Fachbegriffe in diesem Text
Material für diese Berechnung
Werbe-Links *Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

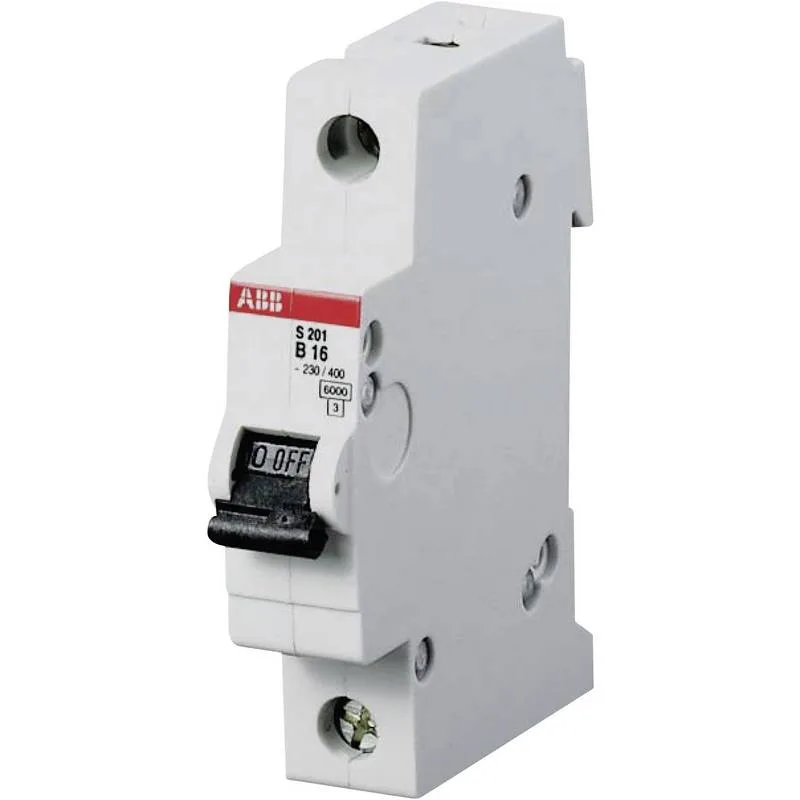

LS-Schalter B16 1-polig
ABB 2CDS251001R1165 S201-B16 2CDS251001R1165 Leitungsschutzschalter 1polig 16 A
ab 3,79 € Auf LagerPreis bei Conrad prüfen → *
FI-Schutzschalter Typ A 30 mA 4-polig
ABB 2CSF204123R1630 F204A-63/0,03L FI-Schutzschalter A 4polig 63 A 0.03 A 230 V
ab 119,99 € Auf LagerPreis bei Conrad prüfen → *

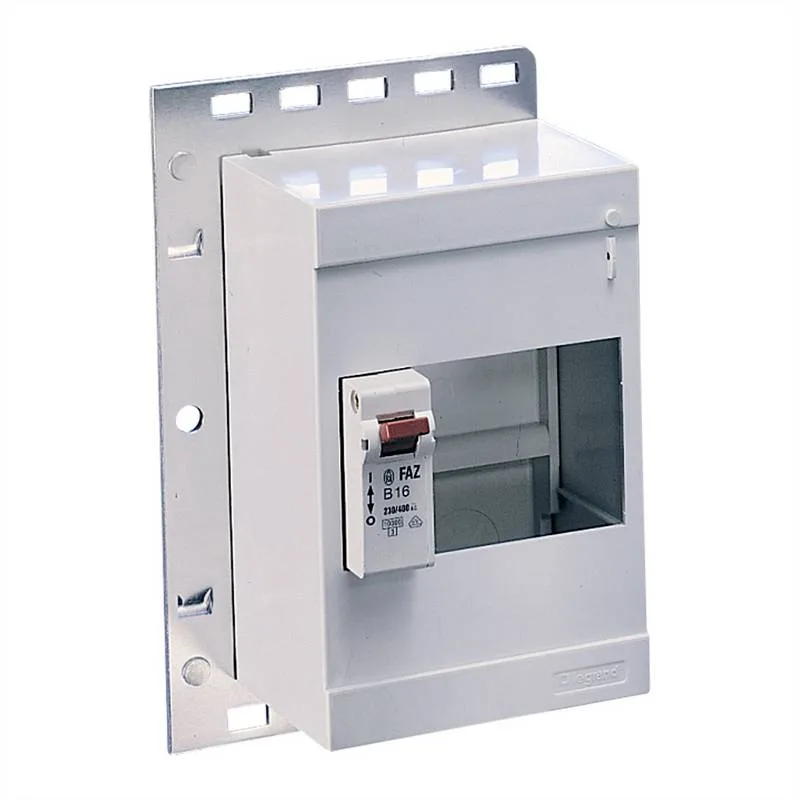

Kleinverteiler 1-reihig (Aufputz)
