0,37 % Spannungsfall: 48 V Akku → Hybrid-WR bei 2 m

Speicher-DC-Strecke vom Akku zum Hybrid-Wechselrichter oder MPPT-Laderegler. Gerechnet wird hier mit H07V-K 1×10 mm² (rot/schwarz) bei 21 A und 48 V — reicht dieser Standard für Ihre Strecke?

Spannungsfall bei 2 m

0,37 %

Laut Berechnung 0,37 % bei 2 m — unter dem 3-%-Richtwert für die Speicher-Anbindung, 3,8 W Verlust auf der Strecke

Absolut: 0,18 V
Verlustleistung: 3,8 W
Richtwert: 3,0 %
Bewertung: Konform

Kurzantwort

0,37 % Spannungsfall (0,18 V) auf 2 m H07V-K 1×10 mm² (rot/schwarz) bei 21 A — Speicher-Strang (Gleichstrom) mit Anderson SB50 / Ringkabelschuh, unter dem Richtwert von 3,0 % (3 % praktischer Richtwert (kein expliziter Norm-Grenzwert für Akku-Strecken)).

Grundlage: Praktischer 3-%-Richtwert (BMS-Schwellen)

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

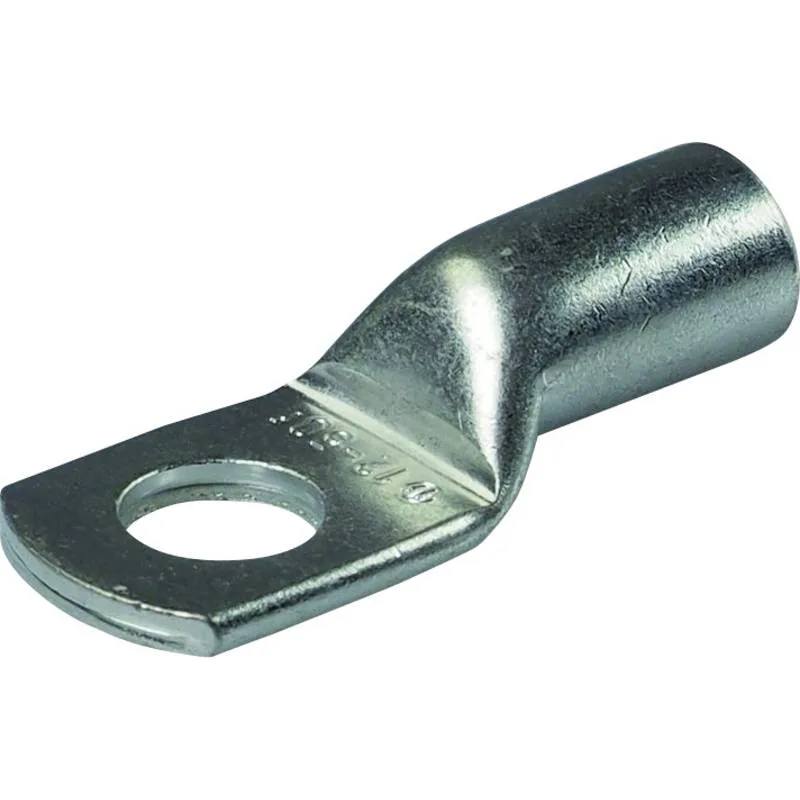

Material für diese Berechnung

Werbe-Links *

Typische Komponenten für diese Berechnung, mit aktuellem Preis und Lieferstatus — keine technische Empfehlung, die Auswahl der konkreten Marke und des konkreten Modells liegt bei der ausführenden Fachkraft.

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Wie viel Spannungsfall hat mein BKW-Kabel bei welcher Länge?

H07V-K 1×10 mm² (rot/schwarz) bei 21 A (Speicherleitung 48 V Akku zu Hybrid-Wechselrichter (21 A bei 1000 W)): Spannungsfall, Verlustleistung und Bewertung gegen den 3,0-%-Richtwert für Akkuverbindungen. Selbst bei 5 m bleibt diese Kombination unter dem Richtwert.

Länge	ΔU absolut	ΔU relativ	Verlust P	Bewertung
0,5 m	0,045 V	0,09 %	0,9 W	Konform
1 m	0,090 V	0,19 %	1,9 W	Konform
1,5 m	0,135 V	0,28 %	2,8 W	Konform
2 m	0,179 V	0,37 %	3,8 W	Konform
3 m	0,269 V	0,56 %	5,7 W	Konform
5 m	0,449 V	0,93 %	9,4 W	Konform

Grün = unter 3,0 % · Rot = über dem Richtwert (Querschnitt erhöhen oder Strecke verkürzen).

Passt keine Zeile? Eigene Werte durchrechnen

Modulleistung, Strom, Strecke und Querschnitt lassen sich hier frei ändern — das Ergebnis aktualisiert sofort, getrennt nach DC-Modulstrang, AC-Anschluss und Speicher-Strecke.

Balkonkraftwerk-Verkabelung prüfen

Drei separate Strecken einer Steckersolaranlage — DC vom Modul, AC zur Steckdose, DC vom Akku. Jede mit eigenen Norm-Schwellen.

Modul-Leistung

max 3000 Wmin 10 W

200 W600 W

MPP-Spannung

max 1500 Vmin 1 V

24 V48 V

Resultierender MPP-Strom: 11,1 A · U_MPP steht im Modul-Datenblatt (auch V_mp), typisch 30–40 V je Modul

Strecke Modul → WR

max 500 mmin 0,1 m

1 m25 m

Solarkabel-Querschnitt (H1Z2Z2-K)

Empfehlung

Querschnitt auf 6 mm² erhöhen — dann nur noch 2,34 % Spannungsfall (unter dem Richtwert).

Spannungsfall

3,51%

Über Richtwert 3,0 %

Absolut: 1,26 V
Nennspannung: 36 V
Strom: 11,11 A
Querschnitt: 4 mm²
Länge: 10,0 m
Verlustleistung: 14,1 W
Empfohlen min.: 6 mm²

Praxis-Schwelle: 3,0 % — DIN VDE 0100-712 empfiehlt sogar 1,5 % als Optimum

Welcher Querschnitt reicht bei 2 m Strecke?

48 V Akku → Hybrid-WR bei 21 A und 2 m: 4 mm² → 0,93 % · 6 mm² → 0,62 % · 10 mm² → 0,37 % · 16 mm² → 0,23 % · 25 mm² → 0,15 %.

Querschnitt	Spannungsfall	Verlust	Status
4 mm² Cu	0,93 %	9,4 W	Konform
6 mm² Cu	0,62 %	6,3 W	Konform
10 mm² Cu Standard	0,37 %	3,8 W	Konform
16 mm² Cu	0,23 %	2,4 W	Konform
25 mm² Cu	0,15 %	1,5 W	Konform

Bewertung gegen den Richtwert 3,0 % bei 2 m und 21 A.

Ab welcher Länge wird es kritisch?

Konform mit 10 mm²

bis 5 m

Querschnitt erhöhen

—

Mit H07V-K 1×10 mm² (rot/schwarz) bleibt der Spannungsfall bei 21 A auf allen hier berechneten Längen unter dem Richtwert. Auch bei der maximal tabellierten Länge von 5 m ist die Verkabelung normgerecht.

Reicht mein Kabel für die geplante Strecke?

Bei einem 48-V-Lithium-Speicher (LFP, häufig in 51,2 V Nennspannung mit 16 Zellen) am Hybrid-Wechselrichter fließen bei 1000 W Lade- oder Entladeleistung rund 21 A. Die Verbindung Akku → Wechselrichter wird typisch als kurze H07V-K-Leitung mit Ringkabelschuhen oder Anderson-SB50-Steckverbindern ausgeführt — 10 mm² Querschnitt ist das gängige Minimum. Eine Vorsicherung direkt am Akku-Pluspol (NH-Sicherung 32 A oder 50 A) ist Pflicht, weil DC-Kurzschlussströme aus einem Lithium-Akku ohne BMS-Schutz mehrere Hundert Ampere erreichen können. Längen über 3 m sollten vermieden werden; jede zusätzliche Schraubverbindung erhöht den Übergangswiderstand und damit die Verlustleistung.

Auf 2 m Leitungslänge bei 21 A durch 10 mm² Kupfer ergibt sich eine spezifische Leitfähigkeit von 46,8 m/(Ω·mm²). Bei Gleichstrom gilt ΔU = (2 · ℓ · I) / (κ · A) — der Faktor 2 berücksichtigt Plus- und Minus-Leiter, cos φ entfällt. Die Leitfähigkeit ist für 70 °C Leitertemperatur eingesetzt, der typische Wert für PVC-isolierte oder Gummi-isolierte Cu-Leiter unter Dauerlast. Das Ergebnis: 0,18 V absoluter Spannungsfall, 0,37 Prozent vom Nennwert 48 V.

Mit 0,37 % bleibt die Leitung unter der Praxis-Schwelle von 3,0 % für Speicher-Strang (Gleichstrom). Der Richtwert von 3 % spiegelt die Praxis bei Akkuverbindungen wider: höhere Verluste verzögern die Vollladung und verwerfen die Spannungsschwellen des Battery Management Systems.

Die Verlustleistung des Leiters beträgt bei 21 A rund 3,8 W und wird als Wärme an die Umgebung abgegeben. Über den jährlichen PV-Ertrag eines 800-W-Balkonkraftwerks (typisch 600–900 kWh/Jahr) summieren sich Leitungsverluste auf einen kleinen, aber messbaren Bruchteil — größere Querschnitte amortisieren sich bei langen Strecken über die Lebensdauer der Anlage.

Rechenweg, Annahmen und Normbezug Diagramm, Eingangswerte, Formeln, Normen

Spannungsfall-Kurve 48 V Akku → Hybrid-WR (H07V-K 1×10 mm² (rot/schwarz))

Verlauf des relativen Spannungsfalls über die einfache Leitungslänge bei 21 A. Die gestrichelte Linie markiert die Praxis-Akzeptanzschwelle (3,0 %) für Akkuverbindungen (praktischer Richtwert).

Eingangswerte und Konstanten

Anwendung	Speicherleitung 48 V Akku zu Hybrid-Wechselrichter (21 A bei 1000 W)
Verkabelungs-Modus	Speicher-DC-Strecke
Kabeltyp	H07V-K 1×10 mm² (rot/schwarz)
Steckverbinder	Anderson SB50 / Ringkabelschuh
Leiterquerschnitt (Standard)	10 mm²
Leitermaterial	Kupfer (Cu)
Strom (MPP / Nenn)	21 A
Spannung	48 V
Leitertemperatur (angenommen)	70 °C
Leitfähigkeit κ	46,8 m/(Ω·mm²)
Compliance-Richtwert	3,0 %

Berechnet am 2026-09-14. Grundlage: physikalische Spannungsfall-Formel mit modus-spezifischer Leitertemperatur.

Berechnungsgrundlage

Δ U = \frac{2 \cdot ℓ \cdot I}{κ \cdot A}

ΔU: Spannungsfall auf der Leitung (V)
ℓ: Leitungslänge (einfach) (m)
I: Strom im Leiter (A)
κ: Spezifische Leitfähigkeit bei 70 °C (m/(Ω·mm²))
A: Leiterquerschnitt (mm²)

Normative Grundlagen

VDE-AR-N 4105:2026-03 — Anschluss und Betrieb von Erzeugungsanlagen am Niederspannungsnetz (gültig seit 2026-03-01, 800 W AC-Limit)
DIN VDE V 0126-95:2025-12 — Steckersolargeräte: Produktnorm (Schuko-Stecker normkonform bis 960 Wp Modulleistung)
DIN VDE 0100-712:2022-10 — Errichten von Niederspannungsanlagen: Photovoltaik-Stromversorgungssysteme
DIN VDE 0100-520:2023-06 — Auswahl und Errichtung elektrischer Betriebsmittel: Kabel- und Leitungsanlagen
EN 50618 — Solarkabel H1Z2Z2-K: Aufbau, Prüfungen, Anforderungen

Die hier verwendeten Spannungsfall-Schwellen sind Empfehlungen der DIN VDE 0100-712 (1,5 % DC-Strang) bzw. DIN VDE 0100-520 (3 % Beleuchtung / 5 % Geräte). Akku-Strecken haben keinen expliziten Norm-Grenzwert; die hier verwendete 3-%-Schwelle ist ein praktischer Richtwert wegen der BMS-Endspannungs-Schwellen.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Welcher Querschnitt für 48 V Akku → Hybrid-WR?

10 mm² Cu ist der etablierte Mindeststandard für eine 2 m lange Akku-Strecke bei 21 A. Spannungsfall: 0,37 % — im praktikablen Bereich für Akkuverbindungen.

Brauche ich eine Vorsicherung am Akku-Pluspol?

Ja, zwingend. Lithium-Akkus liefern im Kurzschlussfall mehrere Hundert Ampere — ohne Vorsicherung kann ein einziger Schraubenschlüssel-Kontakt am Pluspol die Leitung in Sekunden zum Glühen bringen. Empfehlung: NH00-Sicherung oder MEGA-Sicherung mit dem 1,5-fachen Maximalstrom des Wechselrichters direkt am Akku-Pluspol, bevor das Kabel verlegt wird. Bei einem 1000-W-Hybrid-WR an 48 V also rund 30–32 A Vorsicherung.

Warum sind Akku-Strecken so kurz?

Bei niedriger Spannung (24/48 V) und hohem Strom wächst der relative Spannungsfall überproportional, weil der gleiche Spannungsfall (z.B. 1 V) bei 48 V schon 2 % entspricht. Zusätzlich erhöht jede Schraubverbindung den Übergangswiderstand — eine schlecht angezogene Klemmstelle kann bei 30 A schon mehr Wärme erzeugen als der gesamte 10-mm²-Leiter. Deshalb gilt die Faustregel "so kurz und gerade wie möglich" für Akkuverbindungen.

Welche Stecker für die Akku-Verbindung?

Im Hobbybereich dominieren Anderson-SB50-Steckverbinder (50 A Nennstrom, IP30, polaritätssicher) und schraubbare Ringkabelschuhe direkt an die Akku-Klemmen. Vermeiden sollte man XT60/XT90-Stecker aus dem Modellbau bei Daueranwendungen — sie sind für kurze Stromimpulse ausgelegt, nicht für stundenlange Volllast.

Verlustleistung der 2 m Akku-Strecke?

Bei 21 A und 10 mm² entstehen rund 3,8 W Verlustleistung — das ist bei einer Lade-/Entladeleistung von 1,0 kW immer noch im Promille-Bereich. Wichtig wird das erst bei längeren Strecken oder kleineren Querschnitten, wo die Verlustleistung in den Prozent-Bereich klettert und das BMS die Lade-Endschwellen verfehlt.
