Leitungsschutzschalter B 25 A 1-polig

Wo der B25 passt, welche Hersteller-Modelle es gibt und welche Normen gelten — auf einen Blick.

Nennstrom

25 A

Charakteristik: B
Polzahl: 1-polig
Schaltvermögen: 6 kA

Kurzantwort

B25 ist ein 1-poliger Leitungsschutzschalter mit 25 A Nennstrom und B-Charakteristik. Magnetische Auslösung im Bereich 3 bis 5×I_n, geeignet für Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter.

Grundlage: DIN EN 60898-1 · DIN VDE 0100-430

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt B25?

Eignung dieser Komponente für typische Anwendungsfälle. Pflicht- und Empfohlen- Einstufungen folgen den einschlägigen DIN-VDE-Vorgaben, kompatible Anwendungen sind technisch möglich aber nicht optimal.

Anwendung	Eignung	Begründung
CEE-Steckdose 16 A (Drehstrom)	Empfohlen	B25 1-polig je Phase, kombiniert mit 4 mm² Zuleitung.
Durchlauferhitzer 18 kW	Kompatibel	26 A Dauerlast — knapp, B25 nur bei kurzer Leitung und 6 mm².
Elektroherd Festanschluss	Pflicht	Klassische Absicherung für Herdanschluss mit 3×B25.
Hauptstromkreis Küche (alle Steckdosen)	Empfohlen	B25 mit 4 mm² für gemeinsamen Küchenkreis ohne Geräte-Trennung.
Steckdosen-Endkreis Schlafzimmer	Ungeeignet	Überdimensioniert — 1,5 mm² würde nicht ausreichend geschützt.
Wallbox 11 kW	Ungeeignet	16 A Dauerlast — B16 mit 2,5 mm² ist passender und günstiger.

Die Eignungs-Stufen folgen den DIN-VDE-Vorgaben und Praxis-Empfehlungen — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

Charakteristik	B
Nennstrom	25 A
Polzahl	1 polig
Bemessungsschaltvermögen	6 kA (I_cs nach DIN EN 60898-1)
Magnet-Auslöseverhältnis	3 bis 5 × I_n
Übliche Querschnitte	4 / 6 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer	Bezug
Hager	MZ-Reihe	MZN125	nicht im Sortiment unserer Partner

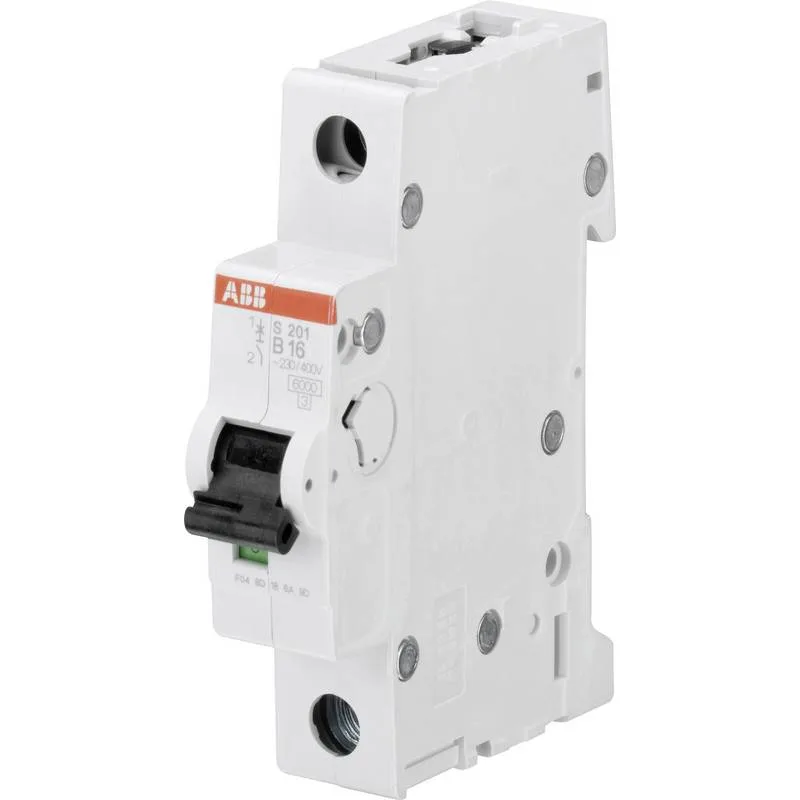

ABB	System pro M compact S200	S201-B25	Preis bei Conrad prüfen → *
Siemens	5SY	5SY4125-6	Preis bei Conrad prüfen → *

Weitere Leitungsschutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Wann B25 statt einer anderen Charakteristik?

Die B-Charakteristik löst magnetisch im Bereich 3 bis 5×I_n aus. Das passt zu Steckdosen-, Beleuchtungs- und Geräteanschlüsse mit ohm'schem Lastcharakter. Bei deutlich höheren Inrush-Strömen (Trafos, große Motoren) oder weichen Halbleiterlasten wäre eine andere Charakteristik richtig — siehe die Anwendungsmatrix oben für die konkrete Eignung.

Wann ist B25 ungeeignet?

B25 ist nicht die richtige Wahl bei Steckdosen-Endkreis Schlafzimmer und Wallbox 11 kW. Die genauen Begründungen stehen in der Eignungs-Tabelle weiter oben — sie folgen entweder normativen Vorgaben oder technischen Grenzen der Komponente.

Welcher Leitungsquerschnitt zu B25?

B25 koordiniert nach DIN VDE 0100-430 typisch mit 4 mm² oder 6 mm² Cu-Leitungen. Die genaue Auswahl hängt von Verlegeart und Umgebungstemperatur ab — der Absicherungs-Rechner prüft die Kombination automatisch.

Welche Normen regeln B25?

B25 ist nach DIN EN 60898-1, DIN VDE 0100-430 geprüft. Die Normen definieren Auslöseverhalten, Schaltvermögen, Prüfklassen und Kennzeichnung — alle marktüblichen Modelle der drei Hersteller in der Tabelle oben erfüllen diese Anforderungen.
