Fehlerstromschutzschalter Typ B+, 30 mA, 4-polig

Ein FI Typ B+ ist ein allstromsensitiver Typ B mit erweitertem Frequenzbereich bis 20 kHz. Gedacht ist er für Fehlerströme mit hochfrequenten Anteilen, etwa aus Wallboxen mit 22 kW, schnell taktenden Frequenzumrichtern oder DC-Ladestationen am AC-Anschluss, wenn der Hersteller ihn nennt. Wie beim Typ B gehört kein Typ A in den Strompfad davor.

Nennfehlerstrom

30 mA

RCD-Typ: B+
Polzahl: 4-polig
Schutzziel: Personenschutz nach DIN VDE 0100-410

Kurzantwort

Ein FI Typ B+ (RCD Typ B+) mit 30 mA erkennt wie Typ B auch glatte Gleichfehlerströme, mit erweitertem Frequenzbereich bis 20 kHz – er ist allstromsensitiv. Eingesetzt als Personenschutz nach DIN VDE 0100-410 bei EV-Schnellladung und industrielle Wechselrichter mit hochfrequenten Anteilen.

Grundlage: DIN EN 61008-1 · DIN EN 62423 · DIN VDE 0100-722

Orientierungshilfe · Prüfung durch Elektrofachkraft erforderlich Mehr →

Wann passt Typ B+ 30 mA 4P?

Eignung dieser Komponente für typische Anwendungsfälle — eine Praxis-Einordnung, keine Norm-Aussage. Wo eine Norm etwas vorschreibt, steht sie in der Begründung.

Anwendung	Eignung	Begründung
Wallbox 22 kW (3-phasig, schnell)	Typischer Einsatz	Hochfrequente Anteile aus EV-Schnellladung erfordern erweiterten Frequenzbereich.
DC-Ladestation (Heimanwendung, AC-Anschluss)	Empfohlen	Wenn der Hersteller für den AC-Anschluss einen RCD Typ B+ nennt — die Vorgabe steht im Installationshandbuch.
Industrieller Frequenzumrichter mit hoher Schaltfrequenz	Empfohlen	FU mit > 10 kHz-Schaltfrequenz erzeugt entsprechende Fehlerstrom-Komponenten.
Wallbox 11 kW (klassisch)	Kompatibel	Typ B reicht — B+ überdimensioniert für 11 kW (kostet doppelt).
Standard-Endsteckdose Wohnen	Ungeeignet	Massiv überteuert — Typ A 30 mA reicht völlig.
Beleuchtungskreis	Ungeeignet	Komplett überdimensioniert für ohm'sche Lasten.

Die Eignungs-Stufen sind eine Praxis-Einordnung — sie ersetzen keine konkrete Anlagen-Auslegung durch eine Elektrofachkraft.

Technische Daten

RCD-Typ	B+ (alle Wellenformen bis 20 kHz)
Nennfehlerstrom I∆n	30 mA
Polzahl	4 polig
Nennbetriebsstrom	40 A
Schutzziel	Personenschutz nach DIN VDE 0100-410
Übliche Querschnitte	4 / 6 mm² Cu

Modelle gängiger Hersteller

Eine Auswahl marktüblicher Modelle als technische Referenz. Keine Empfehlung, keine vergleichende Wertung — die Auswahl von Marke und Modell liegt bei der ausführenden Fachkraft.

Hersteller	Serie	Typnummer
Hager	CDB-Reihe Typ B+	CDB640D

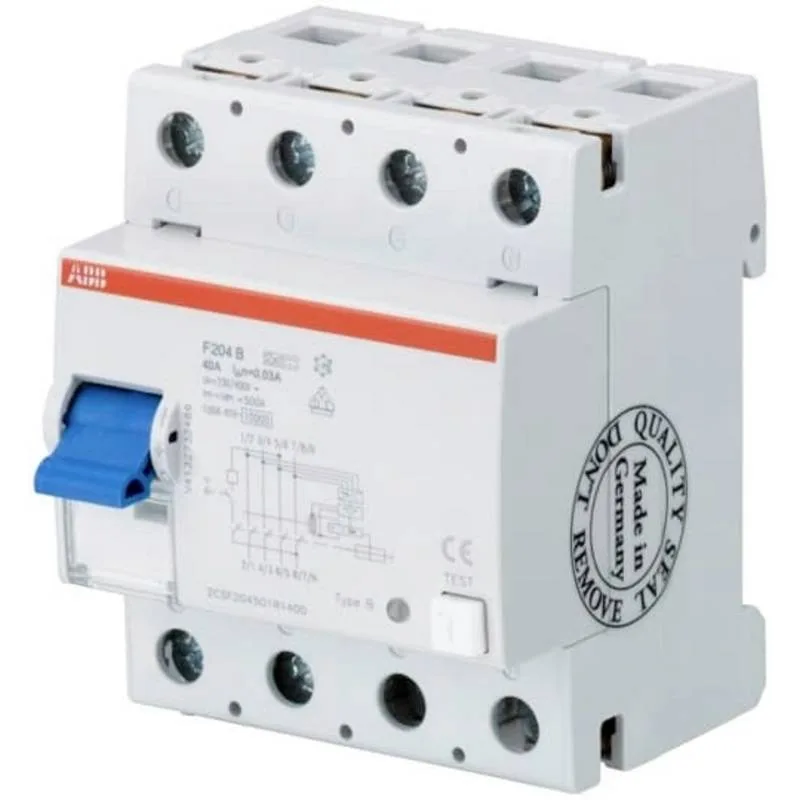

ABB	System pro M compact F200	F204B+ 40/0,03
Doepke	DFS 4 B NK	DFS 4 040-4/0,03-B NK

Weitere FI-Schutzschalter bei Conrad suchen → *

* Werbe-Link — wir erhalten beim Kauf eine Provision, für Sie ändert sich am Preis nichts.

Häufige Fragen

Fachliche Details zu dieser Berechnung

Was bedeutet B+ bei einem FI-Schutzschalter genau?

Der B+-Typ beschreibt, welche Fehlerstrom-Wellenformen der FI erfasst — alle Wellenformen bis 20 kHz. Typ AC erfasst nur sinusförmige Fehlerströme und wird in Deutschland für Endstromkreise nicht eingesetzt; üblich ist mindestens Typ A. Können glatte Gleichfehlerströme auftreten, ist Typ B vorgesehen — oder eine DC-Fehlerstromerkennung im Gerät selbst.

Wann reicht Typ B+ und wann brauche ich einen anderen Typ?

Typ B+ erfasst alle Wellenformen bis 20 kHz. Wo glatte Gleichfehlerströme möglich sind — etwa bei einer Wallbox ohne eigene DC-Fehlerstromerkennung oder einem PV-Wechselrichter ohne Trenntrafo, dessen Hersteller Typ B verlangt —, reicht Typ A nicht; dort ist Typ B vorgesehen. Für reine Wechselstromkreise ist Typ A die übliche und günstigere Wahl.

Wann ist Typ B+ 30 mA 4P ungeeignet?

Typ B+ 30 mA 4P ist nicht die richtige Wahl bei Standard-Endsteckdose Wohnen und Beleuchtungskreis. Die Begründungen stehen in der Eignungs-Tabelle weiter oben.

Welche Normen regeln Typ B+ 30 mA 4P?

Gerätenormen: DIN EN 61008-1, DIN EN 62423 — sie legen fest, wie das Gerät auslöst, schaltet und gekennzeichnet ist; die Einhaltung bestätigt der Hersteller für das jeweilige Modell im Datenblatt. Errichtungsnorm: DIN VDE 0100-722 — sie regelt Auswahl und Einbau in der Anlage, etwa die Koordination mit der Leitung; dafür ist die Elektrofachkraft verantwortlich.
