Verlegeart

Auch bekannt als: Installationsmethode, Referenzverlegeart

Kurzantwort

Die standardisierte Bezeichnung, wie ein Kabel oder eine Leitung verlegt ist — entscheidend für die zulässige Strombelastbarkeit.

Grundlage: Kategorie: Installationsmethoden

Kabelquerschnitt-Rechner berechnen Schaltschrank-Rechner berechnen

Ausführliche Definition

Die Verlegeart bestimmt, wie gut ein Leiter seine Betriebswärme an die Umgebung abgeben kann. Die DIN VDE 0298-4 definiert die Referenzverlegearten A1 (einzelne Adern im Rohr in wärmegedämmter Wand) über B1 und B2 (Adern in Rohr beziehungsweise Kabel in Rohr auf Wand), C (Kabel direkt auf Wand), D1 und D2 (im Erdreich), bis zu E, F und G (frei in Luft, teils mit Abstand). Je besser die Wärmeabfuhr, desto höher die zulässige Belastbarkeit. Eine wärmegedämmte Wand reduziert die Belastbarkeit typisch auf 70 %, Verlegung frei in Luft erlaubt etwa 130 % gegenüber der Referenz.

Welche Verlegearten gibt es — A1 bis G im Überblick?

Die Verlegeart entscheidet über die Wärmeabfuhr und damit über die zulässige Strombelastbarkeit. Je freier ein Leiter in Luft liegt, desto besser kühlt er — im Rohr in einer gedämmten Wand staut sich die Wärme.

Verlegeart	Aufbau	Wärmeabfuhr	Typischer Einsatz
A1	Einzeladern im Rohr in einer wärmegedämmten Wand	gering	Leerrohr in der Dämmebene, Holzständerwand
A2	Mehradrige Leitung im Rohr in einer wärmegedämmten Wand	gering	Mantelleitung im Leerrohr innerhalb der Dämmung
B1	Einzeladern im Rohr auf oder in einer massiven Wand	mittel	Auf-/Unterputz-Leerrohr auf Mauerwerk
B2	Mehradrige Leitung im Rohr auf oder in einer massiven Wand	mittel	NYM im Leerrohr auf massiver Wand
C	Mehradrige Leitung direkt auf der Wand, ohne Rohr	gut	NYM direkt auf Putz/Mauer mit Schellen

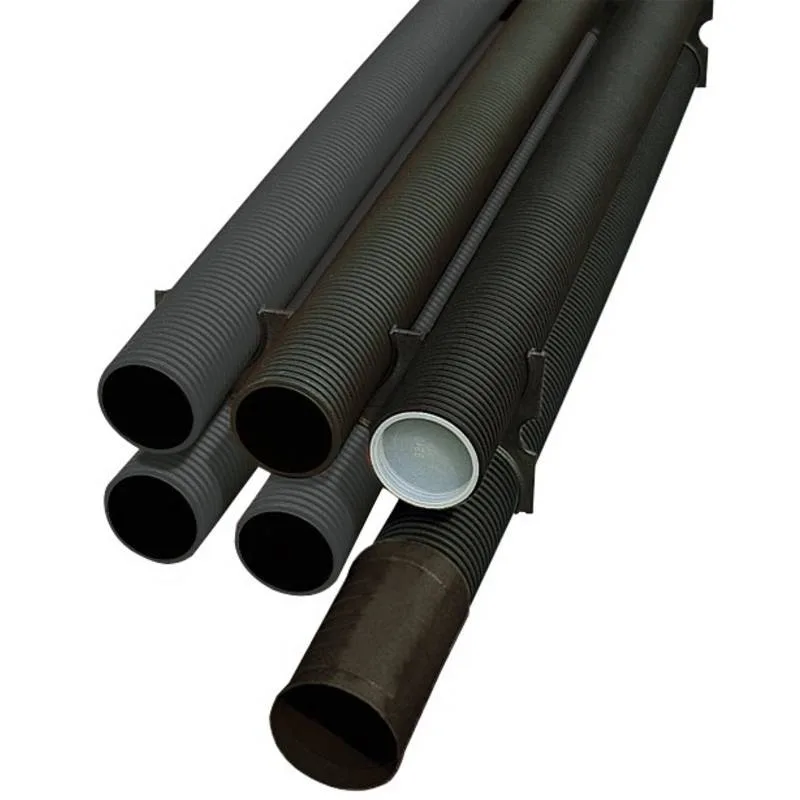

D1	Kabel im Schutzrohr im Erdreich	mittel	Erdkabel im Kabelschutzrohr, Hausanschluss
D2	Kabel direkt im Erdreich verlegt	gut	Erdkabel NYY direkt im Kabelgraben
E	Mehradrige Leitung frei in Luft, auf Kabelpritsche/-rinne	sehr gut	Kabeltrasse, gelochte Pritsche im Technikraum
F	Einzeladern frei in Luft, einander berührend	sehr gut	Einzeladern berührend auf Trasse, größere Querschnitte
G	Einzeladern frei in Luft mit Abstand zueinander	am besten	Großquerschnitte/Sammelschienen mit Luftabstand

Eigene Einordnung der Wärmeabfuhr aus dem Konvektionsprinzip, in Anlehnung an DIN VDE 0298-4 — ohne Reproduktion der normativen Korrekturfaktoren. Konkrete Belastbarkeitswerte berechnet unser Kabelquerschnitt-Rechner aus dem eigenen Wärmemodell.

Was bedeutet Verlegeart E — und wie viel Strom trägt mein Kabel dort?

Verlegeart E steht für eine mehradrige Leitung frei in Luft — typisch auf einer gelochten Kabelpritsche oder Kabelrinne mit Abstand zur Wand, wie in Technikräumen, Kellern und Industriehallen. Die Luft umspült das Kabel von allen Seiten, die Betriebswärme wird per Konvektion optimal abgeführt. Deshalb trägt derselbe Querschnitt in E deutlich mehr Strom als im Installationsrohr (B2). Abzugrenzen: F und G gelten für Einzeladern frei in Luft (berührend bzw. mit Abstand), nicht für Mantelleitungen.

Querschnitt	I_z in E (frei in Luft)	I_z in B2 (im Rohr)	Vorteil E
1,5 mm²	17,4 A	13,9 A	+25 %
2,5 mm²	24 A	19,1 A	+26 %
4 mm²	32,4 A	25,8 A	+26 %
6 mm²	42,2 A	33,7 A	+25 %
10 mm²	59,4 A	47,4 A	+25 %
16 mm²	81,7 A	65,2 A	+25 %
25 mm²	111,2 A	88,7 A	+25 %
35 mm²	140,7 A	112,2 A	+25 %

Berechnet aus dem eigenen Wärmebilanz-Modell für NYM-J Kupfer, 3 Adern mit 2 belasteten Leitern, 30 °C Umgebung, ein Stromkreis ohne Häufung — in Anlehnung an DIN VDE 0298-4, ohne deren Tabellenwerte zu reproduzieren. Liegen mehrere belastete Stromkreise auf derselben Pritsche, reduziert der Häufungsfaktor die Werte spürbar. Ihre konkrete Kombination aus Verlegeart, Temperatur und Häufung rechnet der Kabelquerschnitt-Rechner durch.

Anwendung in unseren Rechnern

Im Kabelquerschnitt-Rechner wählen Sie im Expert-Modus zwischen den Verlegearten A1 bis G. Die typischen Presets (Wallbox, Herd, Wärmepumpe) nutzen voreingestellte Verlegearten wie B2 für Kabel im Installationsrohr auf der Wand. Die resultierende Strombelastbarkeit weicht je nach Verlegeart um bis zu 50 % vom Referenzwert ab.

Kabelquerschnitt-Rechner berechnen Schaltschrank-Rechner berechnen

Häufige Missverständnisse

Häufig wird eine zu optimistische Verlegeart angenommen. Ein Kabel in einer Fußbodenheizung oder hinter einer Wärmedämmung entspricht fast immer A1 (schlechteste Wärmeabfuhr), nicht C (direkt auf Wand). Auch werden zwei parallel verlegte Kabel oft wie einzelne behandelt — die Häufung muss zusätzlich berücksichtigt werden.

Häufige Fragen

Fachliche Details zu dieser Parameter-Kombination

Was unterscheidet B1 von B2?

Bei B1 liegen Einzeladern im Installationsrohr, bei B2 ein komplettes mehradriges Kabel. B2 hat etwas schlechtere Wärmeabfuhr, weil der Kabelmantel die Wärme der inneren Adern hemmt — die Strombelastbarkeit ist typisch 5 bis 10 % geringer als bei B1.

Welche Verlegeart ist für Wallbox-Leitungen typisch?

In Neubauten meist B2 (NYM-J im Installationsrohr auf der Wand oder unter Putz). Bei Verlegung in wärmegedämmten Garagenwänden A1. Bei Erdverlegung zur Garage D1 oder D2 — die bei unserem Rechner jeweils auswählbar sind.

Warum ist Verlegeart E so viel günstiger als A1?

Weil bei E das Kabel frei in Luft liegt und die Betriebswärme per Konvektion optimal abgegeben wird. In einer wärmegedämmten Wand (A1) staut sich die Wärme dagegen, und die zulässige Belastbarkeit sinkt auf rund 55 bis 70 % des E-Werts.
